Nhà /Sản phẩm/Robot đơn trục/Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác

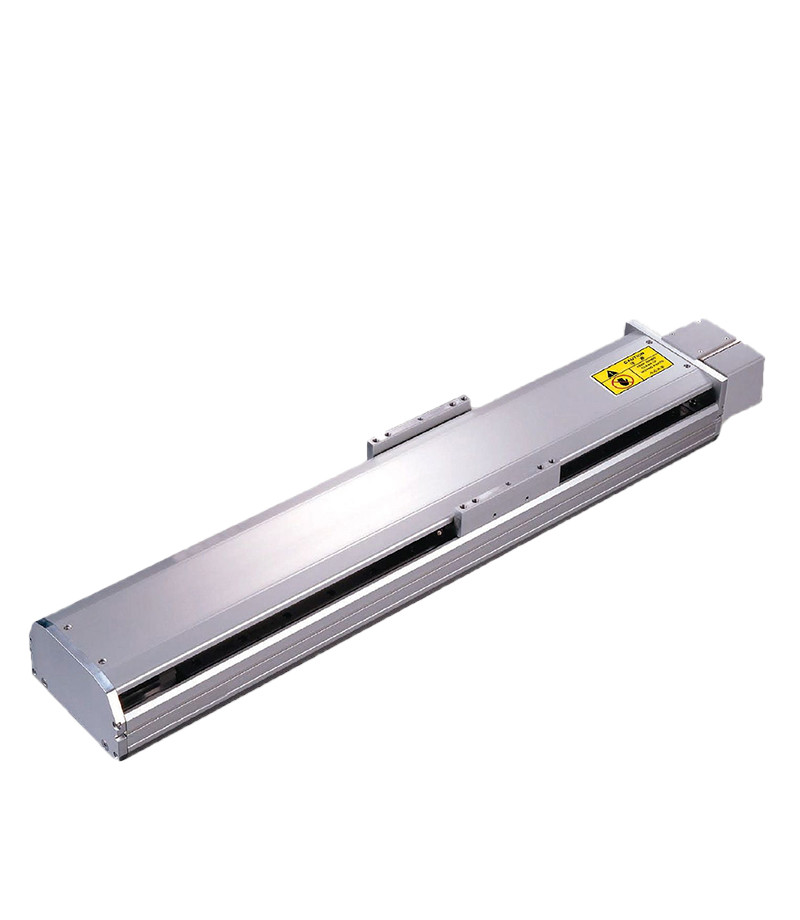

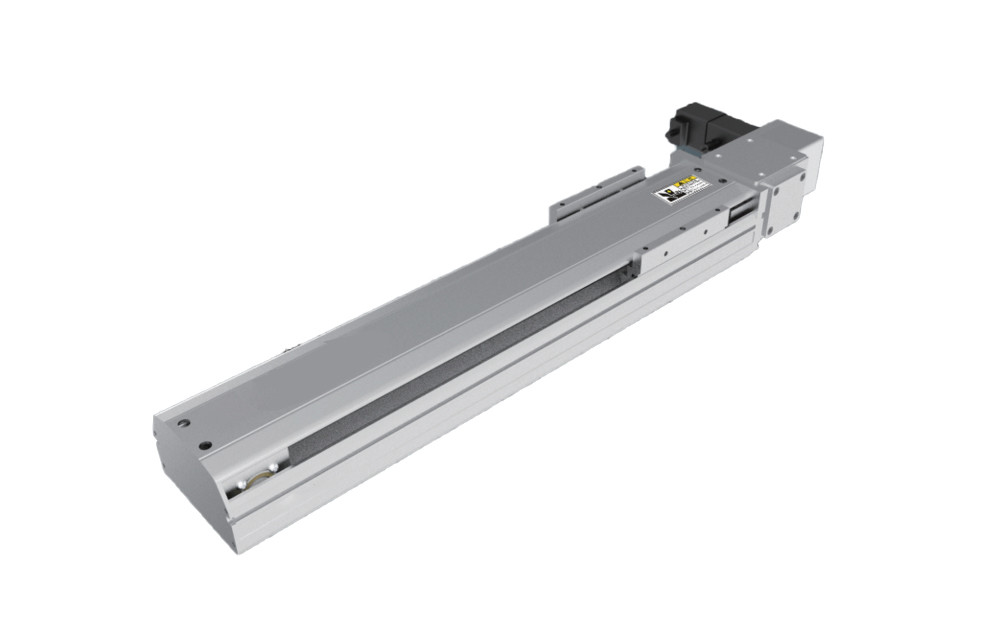

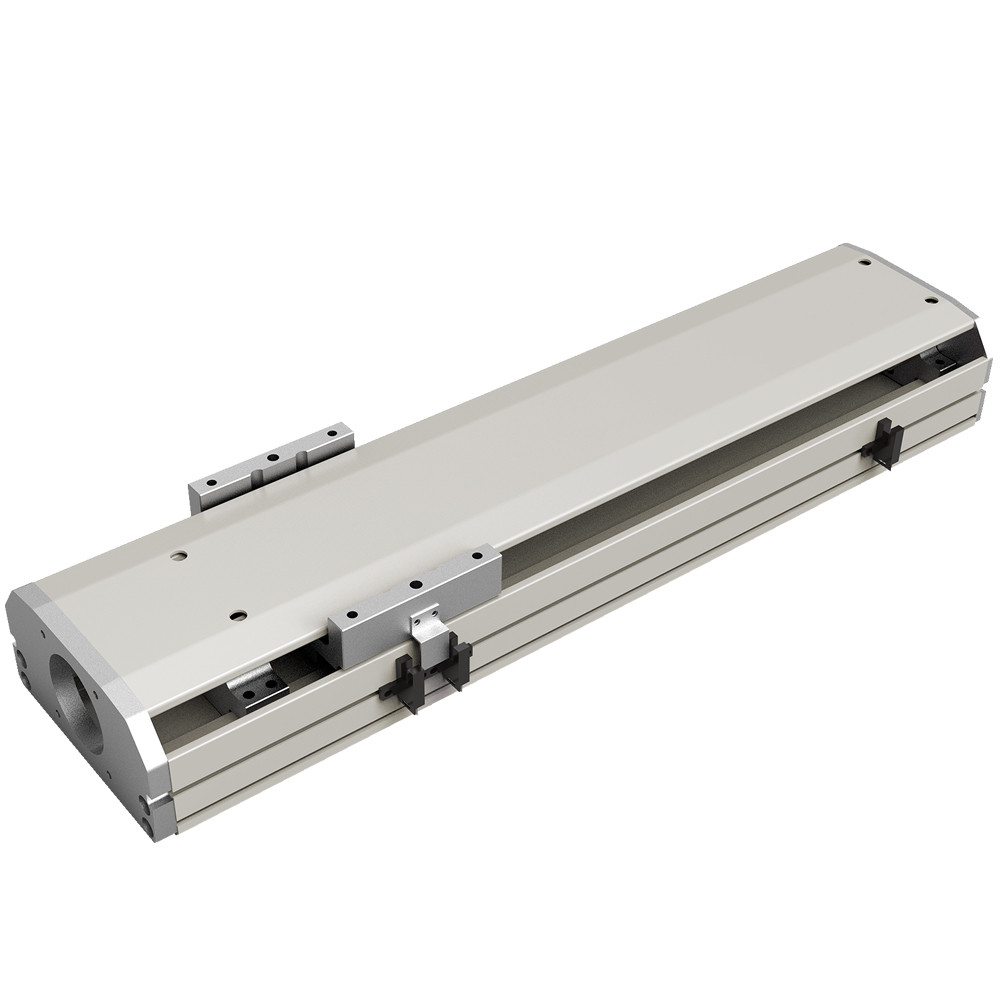

Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác

1
MOQ
350-550
giá bán
Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Tốc độ tối đa (mm/s): 2000
Lực đẩy được đánh giá (n): 100
Đột quỵ tiêu chuẩn (mm): Khoảng 20-3050mm/50
Chiều rộng vành đai: 25
Thanh trượt tuyến tính độ cứng cao: W15 × H12.5
Phích cắm cảm biến gốc: PM-T45 (NPN)
Làm nổi bật:

High Speed Synchronous Belt Slide Table

,

Synchronous Belt Slide Table

,

Long Stroke Synchronous Belt Slide Table
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SXEGL
Chứng nhận: CE/ROSH/FCC/EPA/ISO
Số mô hình: PTB14
Thanh toán
chi tiết đóng gói: Thùng carton có bọt
Thời gian giao hàng: 7-14
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: Giao hàng trên toàn thế giới
Mô tả sản phẩm

Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác

Là một thành phần truyền tải cốt lõi trong tự động hóa công nghiệp,PTB Synchronous Belt Slide thiết lập một tiêu chuẩn hiệu suất mới cho các mô-đun chuyển động tuyến tính trung bình đến cao với lõi kỹ thuật của nó là "đánh tải caoThông qua sự tích hợp sáng tạo của các cấu trúc cứng nhắc cao và hệ thống truyền tải hiệu quả, nó đạt được ba bước đột phá:Khả năng tải động ngang 200KG, tốc độ cực cao 2311mm / s và lực đẩy mạnh 1126N, với một phạm vi mạch đầy đủ của50-4000mmđể phục vụ các kịch bản nghiêm ngặt như phân loại hậu cần, lắp ráp ô tô và lắp ráp linh kiện điện tử.

Các kịch bản ứng dụng điển hình

1 Trung tâm phân loại hậu cần thông minh

PTB Slide điều khiển hệ thống phân loại tại2311mm/s tốc độ cực cao, dễ dàng xử lý toàn bộ các thùng carton với sức tải 200KG của nó.2500 đến 8.000 miếng mỗi giờ∙ tăng hiệu quả gấp 3 lần.

2 Tập hợp thành phần ô tô chính xác

Với một thiết kế cứng cao hai hướng dẫn và 200KG tải trọng, nó ổn định vận chuyển khối động cơ qua các trạm làm việc, đạt đượcĐộ chính xác định vị ± 0,1 mmcho sự sắp xếp lỗ cuộn, và cung cấp hỗ trợ đáng tin cậy cho lắp ráp hệ thống truyền động ô tô.

3 Bấm các thành phần điện tử chính xác cao

Trong FPC đàn áp bảng linh hoạt, nó 1126N lực đẩy mạnh và 45mm rộng dây chuyền đồng bộ đảm bảo0Độ chính xác ép ở mức.1mm, giải quyết các vấn đề phổ biến như ép sai và sai đường trong các tấm trượt truyền thống và cho phép sản xuất chính xác các mô-đun Mini LED và 5G.

Ưu điểm kỹ thuật chính

Kiến trúc hạng nặng cứng cao

Thiết kế tích hợp của các thanh trượt tuyến tính hai hàng và tấm nền hợp kim nhôm dày, kết hợp với một dây đai đồng bộ PM rộng 45mm, đảm bảo độ lệch toàn động cơ ≤0,1mm/m dưới tải 200KG,đảm bảo hoạt động tốc độ cao có rung động thấp.

Hệ thống truyền tải siêu tốc độ

Với bộ phận động cơ servo ít quán tính, ổ đĩa trực tiếp và dây đai đồng bộ điện áp cao, nó đạt đượcHiệu quả truyền tải 97%và tốc độ tối đa là 2311mm/s (30% nhanh hơn so với slide thông thường), tăng gấp ba lần hiệu quả phân loại hậu cần so với hệ thống chuỗi truyền thống.

Thiết kế mô-đun đầy đủ

Với phạm vi đường đập linh hoạt 50-4000mm:
  • Các nhịp ngắn (50-500mm) phù hợp với các nhiệm vụ chính xác như phân phối và kiểm tra trực quan.
  • Các nhịp dài (1000-4000mm) hỗ trợ xử lý qua trạm trong kho thông minh và lắp ráp ô tô.
    Giao diện tiêu chuẩn hóa cho phép tích hợp nhanh với các hệ thống đa trục, giảm chu kỳ R & D tự động hóa.
Có nguồn gốc từ các nguyên tắc Công nghiệp 4.0 của Đức, PTB Slide cân bằng tốc độ, tải trọng và độ chính xác thông qua các vật liệu hàng không vũ trụ, truyền xung thấp và cấu trúc chống xoắn.Nó là sự lựa chọn lý tưởng để nâng cấp các dòng tự động hóa trong hậu cần tốc độ cao và sản xuất điện tử cấp micron.

Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác 0

※ Thông số kỹ thuật cơ bản

Thông số kỹ thuật Chất chì ((mm) 40
Tốc độ tối đa ((mm/s) 2000
Tốc độ quay tối đa (kg) Xét ngang 25
Dọc -
Động lực số (N) 100
Động cơ tiêu chuẩn (mm) Khoảng cách 20-3050mm/50
Thành phần Công suất động cơ AC 200
Chiều rộng dây đai 25
Máy trượt tuyến tính cứng cao W15 x H12.5
Bộ cảm biến nguồn gốc PM-T45 ((NPN))
(Đơn vị:mm)                                                           (Đơn vị:mm)
Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác 1
Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác 2
Xét ngang
cài đặt		 A B C
Bên
cài đặt		 A B C
10kg 1794  688  538
15kg 348  446  1170
20kg 858  324  253
18kg 285  365  961
25kg 670  251  197
25kg 197  251  670

Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác 3

Các nếp nhăn động cơ còn lại


















Đột quỵ 50  100  150  200  250  300  350  400  450  500  550  600  650  700  750
L 408  458  508  558  608  658  708  758  808  858  908  958  1008  1058  1108
A 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100
M 0  1  1  1  1  2  2  2  2  3  3  3  3  4  4
N 4  6  6  6  6  8  8  8  8  10  10  10  10  12  12
KG 8.2  8.6  9  9.5  10  10.5  11  11.4  12  12.4  13  13.4  13.9  14.4  14.9
Đột quỵ 800  850  900  950  1000  1050  1100  1150  1200  1250  1300  1350  1400  1450  1500
L 1158  1208  1258  1308  1358  1408  1458  1508  1558  1608  1658  1708  1758  1808  1858
A 150  200  50  100  150  200  50  100  150  200  50  100  150  200  50
M 4  4  5  5  5  5  6  6  6  6  7  7  7  7  8
N 12  12  14  14  14  14  16  16  16  16  18  18  18  18  20
KG 15.4  15.9  16.4  16.9  17.3  17.9  18.5  19.1  19.7  20.3  20.9  21.5  22.1  22.7  23.3
Đột quỵ 1600  1650  1700  1750  1800  1850  1900  1950  2000  2050  2100  2150  2200  2250
L 1958  2008  2058  2108  2158  2208  2258  2308  2358  2408  2458  2508  2558  2608
A 150  200  50  100  150  200  50  100  150  200  50  100  150  200
M 8  8  9  9  9  9  10  10  10  10  11  11  11  11
N 20  20  22  22  22  22  24  24  24  24  26  26  26  26
KG 24.5  25.1  25.7  26.3  26.9  27.5  28.1  28.7  29.3  29.9  30.5  31.1  31.7  32.3
Đột quỵ 2300  2350  2400  2450  2500  2550  2600  2650  2700  2750  2800  2850  2900  2950  3000
L 2658  2708  2758  2808  2858  2908  2958  3008  3058  3108  3158  3208  3258  3308  3358
A 50  100  150  200  50  100  150  200  50  100  150  200  50  100  150
M 12  12  12  12  13  13  13  13  14  14  14  14  15  15  15
N 28  28  28  28  30  30  30  30  32  32  32  32  34  34  34
KG 32.9  33.5  34.1  34.7  35.3  35.9  36.5  37.1  37.7  38.3  38.9  39.5  40.1  40.7  41.3

Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác 4

     Nếp gấp động cơ bên trái                    (hợp nhất:mm)
Đột quỵ 50  100  150  200  250  300  350  400  450  500  550  600  650  700  750  800
L 408  458  508  558  608  658  708  758  808  858  908  958  1008  1058  1108  1158
A 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100  150
M 0  1  1  1  1  2  2  2  2  3  3  3  3  4  4  4
N 4  6  6  6  6  8  8  8  8  10  10  10  10  12  12  12
KG 8.2  8.6  9  9.5  10  10.5  11  11.4  12  12.4  13  13.4  13.9  14.4  14.9  15.4
Đột quỵ 850  900  950  1000  1050  1100  1150  1200  1250  1300  1350  1400  1450  1500  1550
L 1208  1258  1308  1358  1408  1458  1508  1558  1608  1658  1708  1758  1808  1858  1908
A 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100
M 4  5  5  5  5  6  6  6  6  7  7  7  7  8  8
N 12  14  14  14  14  16  16  16  16  18  18  18  18  20  20
KG 15.9  16.4  16.9  17.3  17.9  18.5  19.1  19.7  20.3  20.9  21.5  22.1  22.7  23.3  23.9
Đột quỵ 1600  1650  1700  1750  1800  1850  1900  1950  2000  2050  2100  2150  2200  2250  2300  2350
L 1958  2008  2058  2108  2158  2208  2258  2308  2358  2408  2458  2508  2558  2608  2658  2708
A 150  200  50  100  150  200  50  100  150  200  50  100  150  200  50  100
M 8  8  9  9  9  9  10  10  10  10  11  11  11  11  12  12
N 20  20  22  22  22  22  24  24  24  24  26  26  26  26  28  28
KG 24.5  25.1  25.7  26.3  26.9  27.5  28.1  28.7  29.3  29.9  30.5  31.1  31.7  32.3  32.9  33.5
Đột quỵ 2400  2450  2500  2550  2600  2650  2700  2750  2800  2850  2900  2950  3000  3050
L 2758  2808  2858  2908  2958  3008  3058  3108  3158  3208  3258  3308  3358  3408
A 150  200  50  100  150  200  50  100  150  200  50  100  150  200
M 12  12  13  13  13  13  14  14  14  14  15  15  15  15
N 28  28  30  30  30  30  32  32  32  32  34  34  34  34
KG 34.1  34.7  35.3  35.9  36.5  37.1  37.7  38.3  38.9  39.5  40.1  40.7  41.3  419

Bàn trượt dây đai đồng bộ tốc độ cao dài với vị trí chính xác 5
